Indicador microprocessado universal

Tipo: RLM


Introdução

Em prosseguimento ao desenvolvimento de aparelhos microprocessados a Digimec lança no mercado o indicador universal tipo RLM. Projetado para trabalhar com uma gama variável de sinais de entrada permitem ao usuário a programação da escala desejada de acordo com a relação utilizada. Totalmente configurável por seu teclado frontal permite a execução de diversas funções relativas ao processo. Montado em caixa plástica para embutir em painéis conforme norma DIN e fixação por grampos.



Principais Características



  • Entrada universal configurável: termopares, termoresistências, tensão, corrente.
  • Fonte para alimentação de sensores ou transmissores.
  • Função memória, memória alta, memória baixa, relativa, reset de máxima, mínima, liga, desliga relés de alarmes, tara, raiz quadrada, linearização.
  • Display com 5 algarismos podendo indicar unidades de engenharia.
  • Retransmissão isolada do PV.
  • 4 saídas à relé configuráveis.
  • Entrada digital / tecla de função configuráveis.
  • Comunicação serial MODBUS RTU - RS-485.
  • Alimentação por fonte chaveada 22-60 Vcc / 20-48 Vca ou 90-240 Vca / 50-60 H

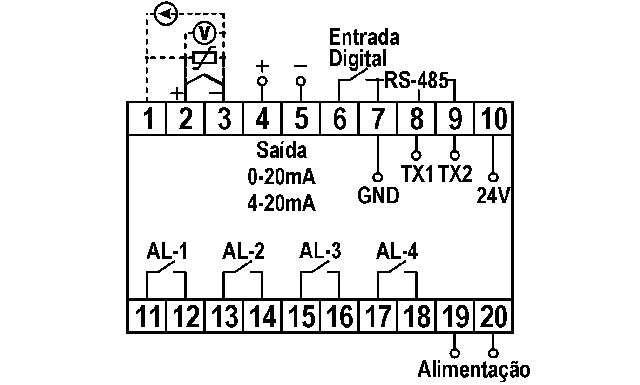

Diagrama(s) de ligação

Dados técnicos

Alimentação

22 - 60 Vcc / 20 - 48 Vca ou 90 - 240 Vca (especificar)

Freqüência da rede

50 - 60 Hz

Consumo

3 VA

Temperatura ambiente

De trabalho: 0 a +55ºC ( 35 - 85 % UR )

Entradas

Termopares: J, K, T, E, R, S, B, N (conf. EIT-90)

Termoresistências: Pt-100 (conf. EIT-90)

Corrente: 0 - 20 / 4 - 20 mA

Tensão: 0 - 5 / 0 - 10 Vcc

Erro máximo

0,25% da faixa máxima + 1ºC para termopar J, K, T, N.

0,25% da faixa máxima + 3ºC para termopar E, R, S, B.

0,2% da faixa máxima + 1ºC p/ termoresistência e corrente/tensão linear.

Erro de compensação de junta fria

1ºC

Impedância de entrada

Termopares / Termoresistências e mV: >10 MW

Tensão 0 - 5 / 0 - 10 Vcc : 1 M5

Corrente: 0 - 20 / 4 - 20 mA: 10 WW

Corrente de excitação para Pt-100

180 µA

Tempo de estabilização

20 min

Resolução interna

21000 níveis. Display 12000 níveis

Saídas

4 relés (SPST) NA - 5A / 250 Vca. (carga resistiva)

Saída de retransmissão

4 - 20 mA

Resolução retransmissão

> 2400 níveis, carga máxima 50 W

Fonte para alimentação de transmissores

24 Vcc

Comunicação serial

RS-485 / MODBUS (RTU)

Grau de proteção

IP-54 (frontal)

Temperatura amb. de operação

0 a +55º C ( 35 - 85% UR )

Dimensões (mm)
