Termometria
Tipo: DAI
Introdução
As interfaces da série DAI foram desenvolvidas pela Digimec para monitoramento de sinais diversos utilizados em processos industriais. Os ajustes finos de entrada e saída são efetuados no frontal do aparelho, os quais são montados em caixa plástica de forma compacta e robusta permitindo aplicações seguras em todo tipo de indústria. Para montagem interna em painéis são fixados através de trilhos DIN ou por parafusos com adaptador opcional.
Principais aplicações
Conversão e/ou monitoração de sinais de processos diversos, tais como de termopares e termoresistências em sinais padronizados 0 a 10 Vcc, 0 a 20 mA ou 4 a 20mA, entre outros a 2 fios ou ainda um relé reversível, permitindo a monitoração destes sinais à distância.
Funcionamento
Conferir na etiqueta de identificação, se o código corresponde ao produto solicitado (consulte tabela "INFORMAÇÕES PARA PEDIDO no final deste manual). Verifique sinal de entrada, sinal de saída e alimentação.
O funcionamento do aparelho, assim como o ajuste está descrito abaixo de acordo com o tipo de saída.
SAÍDA A SINAL: Uma vez energizado (led indicativo geral aceso), passam a converter o sinal aplicado em sua entrada em um sinal padronizado e linearizado em sua saída. Qualquer variação na entrada é diretamente proporcional à uma variação na saída. Esta saída pode então ser aplicada em indicadores, controladores de temperatura, CLP’s, registradores, etc.
SAÍDA A RELÉ: Uma vez energizado (led geral aceso), o relé de saída permanecera energizado enquanto o valor de entrada fica abaixo do ajustado no trimpot do aparelho e desernegizado na situação inversa.

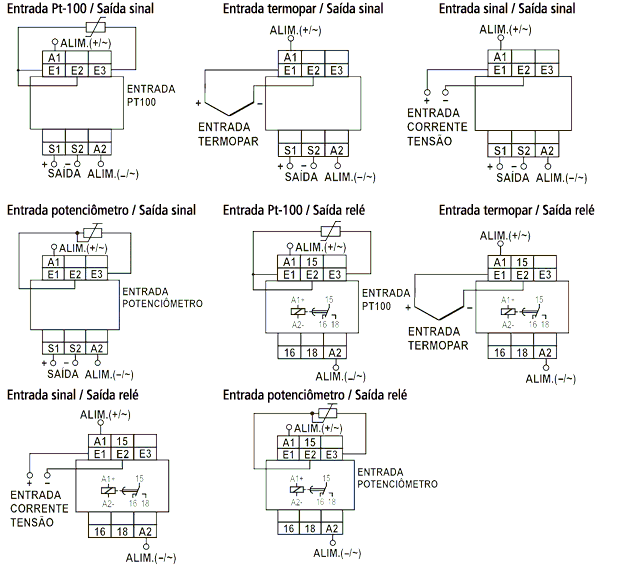

Diagrama(s) de ligação
Dados técnicos
|
Alimentação (-15% +10%) |
24Vcc , 110 ou 220 Vca (especificar) |
|
Frequência |
50 - 60 Hz Vca |
|
Consumo máximo |
3VA (Aproximadamente) |
|
Entrada (especificar) |
Termopares J, K, T e S; Termoresistência PT-100; Tensão Vcc, corrente mA, corrente A |
|
Saída (especificar) |
Janela de 0 - 10 Vcc(exceto p/ entrada de tensão) Janela de 0 - 20 mA(exceto p/ entrada de corrente) Janela de 4 - 20 mA(exceto p/ entrada de corrente) 0 - 1 Vcc relé(5A Max carga resitiva 250Vca) 0 - 400 mA 0 - 10 mV 0 - 400 μA |
|
Impedância entrada |
100 KOhm para termopares 10 Ohm para corrente 1M Ohm para tensão Saída: Aproximadamente 300 Ohms (para saída a sinal) |
|
Isolamento galvânico entrada/saída (para saída a sinal) |
Não possui |
|
Carga ôhmica máxima |
500 Ohms |
|
Compensação de temperatura (p/ termopares) |
Automática: 0 a 50°C |
|
Proteção contra ruptura do sensor |
Saída irá para fundo de escala |
|
Relé de saída (para saída a relé) |
5 Amp 250Vca máx. carga resistiva – Reversível |
|
Material dos contatos |
AgCdO |
|
Vida útil dos contatos |
Mecânica: 10.000.000 operações Elétrica: 1.000.000 operações |
|
Precisão da escala (fundo de escala) |
± 2% |
|
Precisão de repetibilidade |
± 2% |
|
Temperatura |
De trabalho: 0 a 50°C De armazenado: -10 a 60°C |
|
Umidade relativa de trabalho |
20 a 90 % sem condensação |
|
Grau de proteção |
Da caixa: IP-51 Nos terminais: IP-20 |
|
Capacidade dos terminais |
Fio: 2,5mm² Cabo com terminal: 2,5mm² Condutor sólido: 2,5mm² Torque de aperto: 0,5 a 0,6 Nm |
|
Parafuso dos terminais |
M3 |
|
Posição de montagem |
Qualquer |
|
Fixação |
Trilho DIN 35 mm ou parafuso com adaptador opcional |

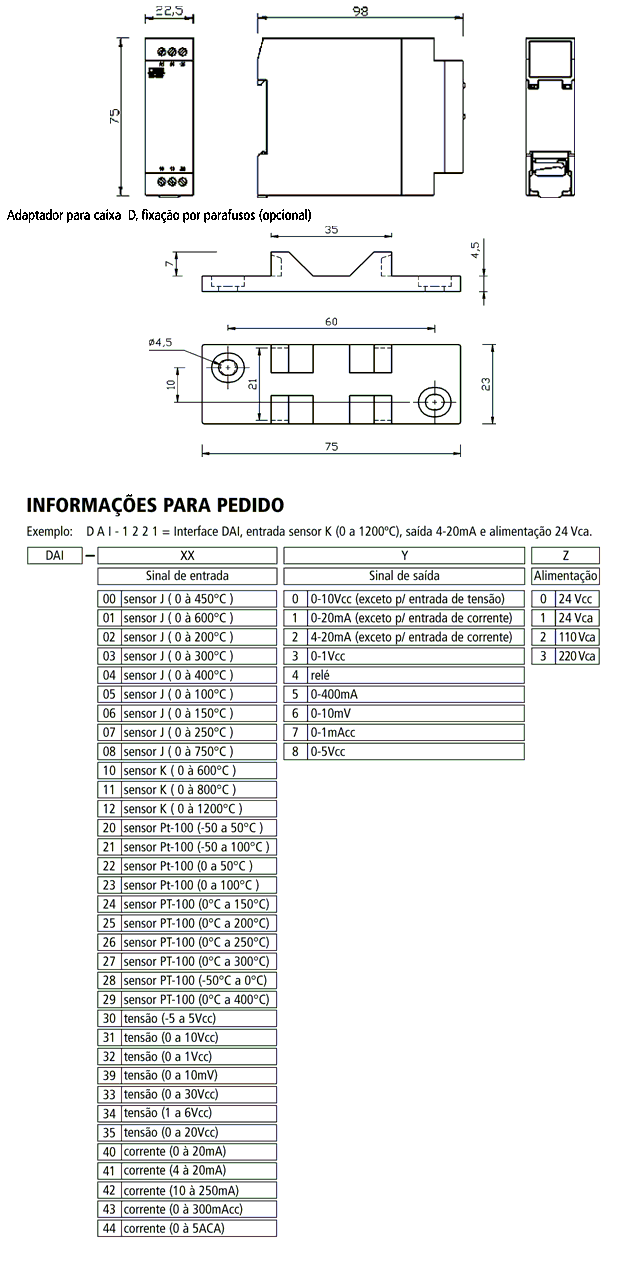

Dimensões (mm)
