Fontes e sensores

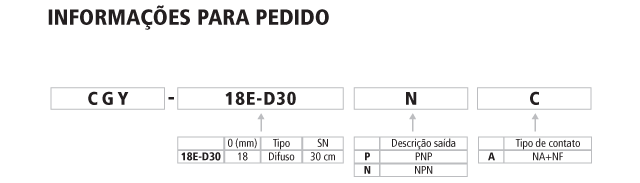

Tipo: CGY18E-D30
Introdução
Sensores fotoelétricos por luz infra-vermelha são dispositivos ativos, usados para comutar circuitos elétricos e eletrônicos de potência reduzida, sempre que algum objeto interromper seu feixe de luz.
Funcionamento
DIFUSÃO
É um sistema no qual o transmissor e receptor estão montados em uma única unidade, funcionando pela emissão do feixe luminoso pelo transmissor que será refletido em uma superfície, retornando seu feixe ao dispositivo receptor.

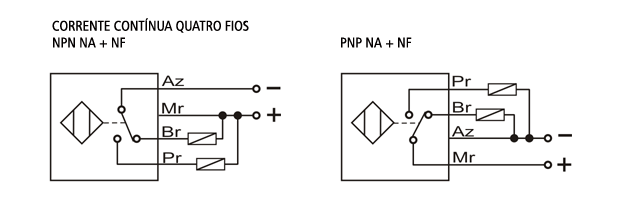

Diagrama(s) de ligação
Dados técnicos
|
Distância sensora |
Difusão Reflexão Barreira |
|
Ø18mm: |
30 cm 02 m 10 m |
|
Histerese |
3-20% da distância sensora |
|
Fonte de luz |
LED infravermelho |
|
Tensão |
10-30 Vcc |
|
Freq. de resposta |
50 Hz |
|
Tensão residual |
3,5 V |
|
Afeição pela temp. |
+10°C máx. de distância de detecção a 20°C |
|
Corrente de saída |
Máx. 200 mA |
|
Resistência de isolam. |
Min. 50MW(500 V) |
|
Indicador |
Led indicador de funcionamento (vermelho) |
|
Temp. de trabalho |
-15 a +55°C |
|
Temp. de armazen. |
-15 a +55°C |
|
Umidade ambiente |
35 a 95% |
|
Proteção |
Proteção contra surtos, sobrecorrente e proteção de curto circuito |
|
Material |
Plástico |
|
Grau de proteção |
IP67 |
Dimensões (mm)
