Temporizadores
Tipo: FTI-1/11, STI-1/11 e CTI-1/11
Introdução
Os temporizadores eletrônicos com impulso na energização da Digimec, são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais
Estes aparelhos são montados em caixa de ABS de forma compacta e robusta para permitir uma aplicação segura em todo o tipo de indústria.
Esta família de temporizadores é constituída de aparelhos para montagem externa. Os modelos de montagem externa são fixados por grampos. Fabricados em diversas escalas e voltagens, facilitam o trabalho do projetista e do montador.
Funcionamento
Os temporizadores com a função “IMPULSO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado e retornam à posição de repouso após o intervalo de tempo (t) selecionado na escala do aparelho.
Nesta série de aparelhos encontramos, dependendo do temporizador escolhido, diferentes arranjos de contatos como mostram os respectivos diagramas de ligações.

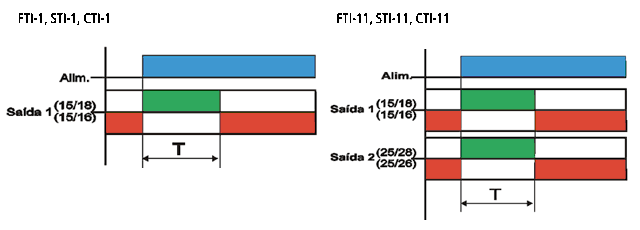

Diagrama(s) de funcionamento
Diagrama(s) de ligação
Dados técnicos
|
Alimentação (+10% -15%) |
12-24-48-110-127-220 Vca / 12-24-48 Vcc |
|
Escalas |
0,5 - 1,5 - 3 - 5 - 6 -15 - 30 - 60 - 120 - 180 - 300 seg |
|
Freqüência da rede |
50 - 60 Hz |
|
Consumo |
3 VA |
|
Contatos de saída |
5 A máx. em 250 Vca - Carga resistiva |
|
Precisão de escala |
4% |
|
Precisão de repetibilidade |
± 2 % |
|
Tempo de retorno |
100 ms |
|
Temperatura ambiente |
0 a 50ºC |
|
Grau de proteção |
IP-20 (invólucro e terminais) |
Dimensões (mm)
