Proteção

Relés de mínima e máxima tensão monofásicos

Tipo: DPV-1, DPV-11, MPV-1 e MPV-11


Introdução

Os relés DPV-1, DPV-11, MPV-1 e MPV-11 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos, monofásicos, que não podem operar quando sua tensão de alimentação estiver acima ou abaixo de seu valor nominal.
Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos (mediante adaptador opcional para caixas D).

Funcionamento

Estes aparelhos possuem em seu frontal a seleção de modo de funcionamento, ajuste do nível da tensão para mínima e máxima, cujo valor determina a atuação de seus relés de saída.
O funcionamento detalhado dos modos está descrito a seguir:

  • SUPERVISOR DE MÍNIMA TENSÃO (M)

Este modo supervisiona subtensão. Ao ser energizado o aparelho compara a tensão de alimentação com o valor ajustado em seu trimpot frontal. O relé de saída permanecerá energizado enquanto o valor da tensão ficar acima do ajustado e desenergizado na situação inversa.

  • SUPERVISOR DE MÁXIMA TENSÃO (P)

Este modo supervisiona sobretensão. Ao ser energizado o aparelho compara a tensão de alimentação com o valor ajustado em seu trimpot frontal. O relé de saída permanecerá energizado enquanto o valor da tensão ficar abaixo do ajustado e desenergizado na situação inversa.

  • SUPERVISOR DE MÁXIMA E MÍNIMA TENSÃO (D)

Este modo supervisiona sobretensão e subtensão simultaneamente. Ao ser energizado o aparelho compara a tensão de alimentação com os valores ajustados em seus trimpot frontais, o relé de saída permanecerá energizado enquanto o valor da tensão ficar abaixo do ajustado no trimpot de máxima e acima do ajustado no trimpot de mínima e desenergizado nas situações inversas.

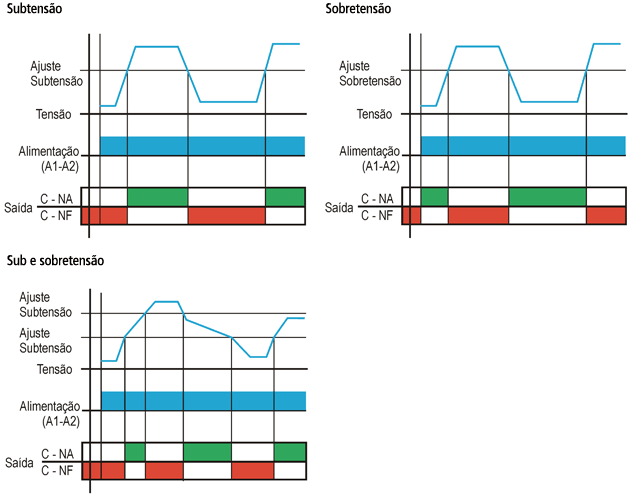

Diagrama(s) de funcionamento

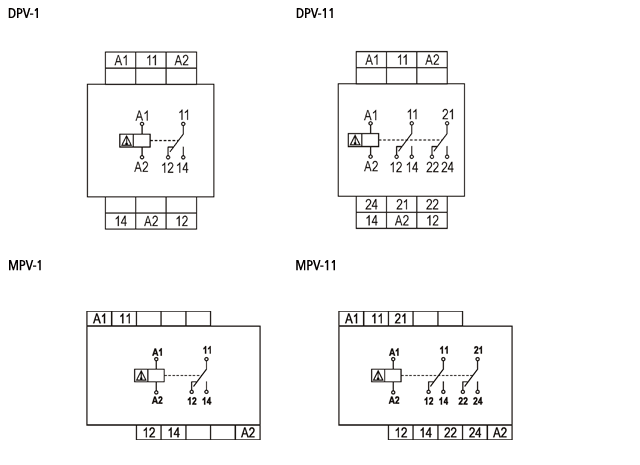

Diagrama(s) de ligação

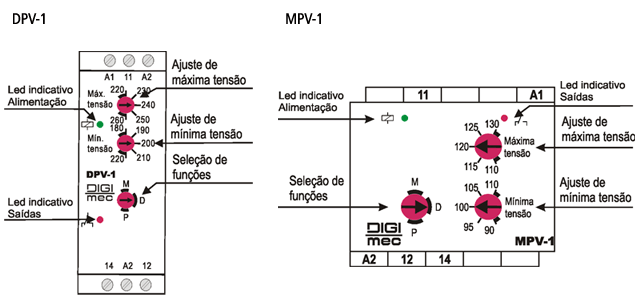

Ajustes frontais

Dados técnicos

Alimentação (-20% +20%)

24, 48, 110-125 Vcc/110, 220, 380, 440 Vca (especificar)

Frequência da rede

50 - 60 Hz

Consumo

3 VA (aproximadamente)

Subtensão ou Sobretensão

110 Vca: Ajustável de 90 a 140 Vca
220 Vca: Ajustável de 140 a 240 Vca
380 Vca: Ajustável de 240 a 420 Vca
440 Vca: Ajustável de 380 a 500 Vca
24 Vcc: Ajustável de 18 a 30 Vcc
48 Vcc: Ajustável de 35 a 60 Vcc
110-125 Vcc: Ajustável de 90 a 140 Vcc

Subtensão e Sobretensão

110 Vca: Ajustável de mín. 90 a 110 e máx. 110 a 130 Vca
220 Vca: Ajustável de mín. 180 a 220 e máx. 220 a 260 Vca
380 Vca: Ajustável de mín. 300 a 380 e máx. 380 a 460 Vca
440 Vca: Ajustável de mín. 350 a 440 e máx. 440 a 530 Vca
24 Vcc: Ajustável de mín. 20 a 24 e máx. 24 a 30 Vcc
48 Vcc: Ajustável de mín. 38 a 48 e máx. 48 a 58 Vcc
110-125 Vcc: Ajustável de mín. 105 a 125 e máx. 125 a 145 Vcc

Tempo de comutação

20 ms

Tempo de estabilização térmica

< 30 minutos

Histerese

2% fundo de escala

Precisão da escala

2% fundo de escala

Precisão de repetibilidade

2%

Quantidade de saídas

DPV-1 e MPV-1: 1 relé de saída
DPV-11 e MPV-11: 2 relés de saída

Capacidade máxima de saída

5 A, 250 Vca máx. carga resistiva – reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações

Temperatura Ambiente

De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Material da caixa

Termoplástico

Terminais de saída

Parafusos com alojamento fixo

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor c/ terminal: 2,5 mm² Torque de aperto: 0,5 - 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafusos (com acessório para caixas D)

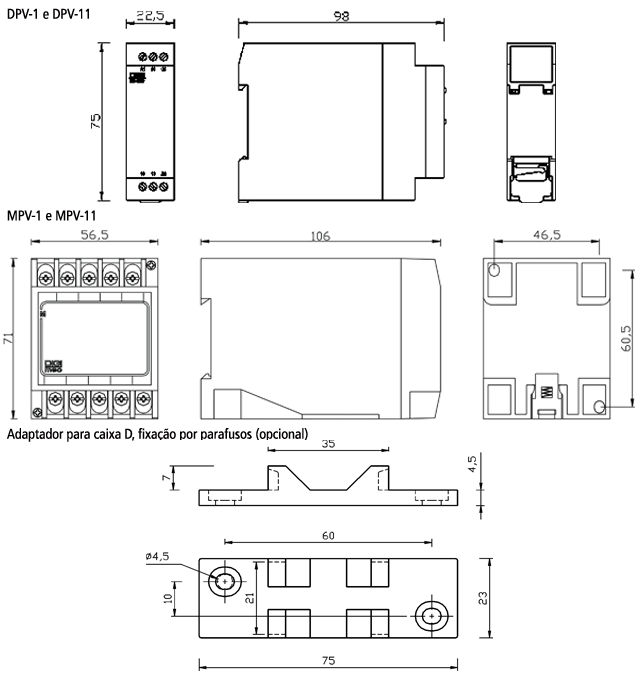

Dimensões (mm)
