Equipamentos de segurança
Tipo: DPUZ-2NN, JPUZ-2NN, DPUZ-2PP e JPUZ-2PP
Introdução
A Digimec apresenta para o mercado sua nova linha de detectores de movimento zero e sentido de rotação, tipos JPUZ-2NN, DPUZ-2NN, JPUZ-2PP e DPUZ-2PP foram desenvolvidos para detectar o movimento e ou sentido de rotação, provenientes de pulsos de sensores acoplados direto ou indiretamente a eixos de motores. Seu projeto acompanha diversos modos de funcionamento, todas selecionáveis via trimpot frontal para determinadas aplicações. Com tamanho compacto pode ser condicionadas em pequenos espaços, pois sua montagem é realizada em caixas plásticas, apresentando alta resistência a choques, vibrações e além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos através de adaptador opcional para a caixa J e D.
Principais Características
Funcionamento
Os modelos tem como principio de funcionamento captar e amplificar pulsos provenientes de rodas dentadas acopladas direta ou indiretamente no eixo do motor a ser monitorado.
Antes de energizar o equipamento, verificar polaridade do sensor PNP-NPN, configurar seu modo de funcionamento e selecionar o tempo desejado, quando selecionado funções para movimento zero.
O equipamento uma vez energizado, ao detectar o sinal proveniente dos sensores, o mesmo será amplificado para exercer a função pré-determinada, que por sua vez controla seu modo de saída, sinalizada por led’s (aceso = energizado).
Sempre que haja necessidade de modificar seu modo de funcionamento, obrigatoriamente deve-se desenergizar o equipamento, selecionar o modo desejado via cursor frontal e retornar a energizar.
Diagrama(s) de funcionamento
Diagrama(s) de ligação

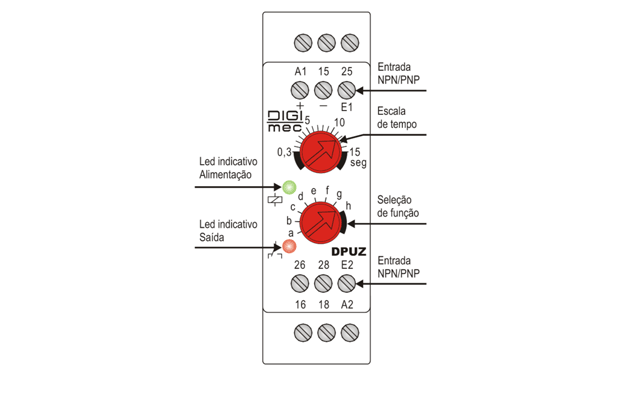

Ajustes frontais
Dados técnicos
|
Alimentação (-15% +10%) |
24Vca/Vcc ou 48-250Vca |
|
Frequência da rede |
50 - 60 Hz |
|
Consumo |
3VA(aproximadamente) |
|
Fonte (sensor) |
Tensão: 24 Vcc Corrente: 60 mA |
|
Frequência máx. de entrada |
30 Hz |
|
Entrada Sensor |
DPUZ/JPUZ-2NN: 2 sensores NPN |
|
Escala de tempo (movimento Zero) |
15 segundos |
|
Precisão de escala |
5%, fim de escala |
|
Repetibilidade |
4%, fim de escala |
|
Relés de saídas |
2 x 5A 250 Vca máx. carga resistiva – reversível |
|
Vida útil dos contatos |
Mecânica (sem carga): 10.000.000 operações |
|
Tempo de estabilização térmica |
< 30 min |
|
Temperatura |
De trabalho: 0 a 50 °C |
|
Umidade relativa de trabalho |
20 a 90% sem condensação |
|
Grau de proteção da caixa |
IP 51 |
|
Grau de proteção nos terminais |
IP 20 |
|
Material da caixa |
Termoplástico |
|
Material dos contatos |
AgCdO |
|
Capacidade dos terminais |
Fio: 2,5 mm² |
|
Fixação |
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D) |

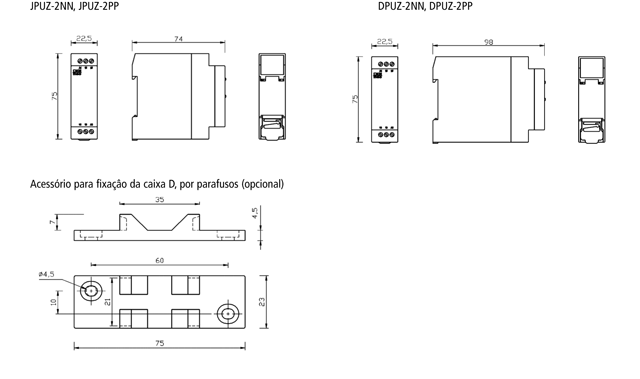

Dimensões (mm)
